The Mini Wall : Fabriquer le jeu électronique

Idée : Colyne, notre fille de 5 ans, est fan de l'émission "The Wall : Face au mur" sur TF1, alors pour son anniversaire je me suis lancé dans la construction d'une version miniature de table.
Fabriqué en bois, je jeu est composé d'un plateau avec 200 clous où traversent les billes. Un affichage à matrice de LED indique les différentes étapes et les points. Le système est piloté par un Arduino Nano et le tout est alimenté par une prise USB (5V).

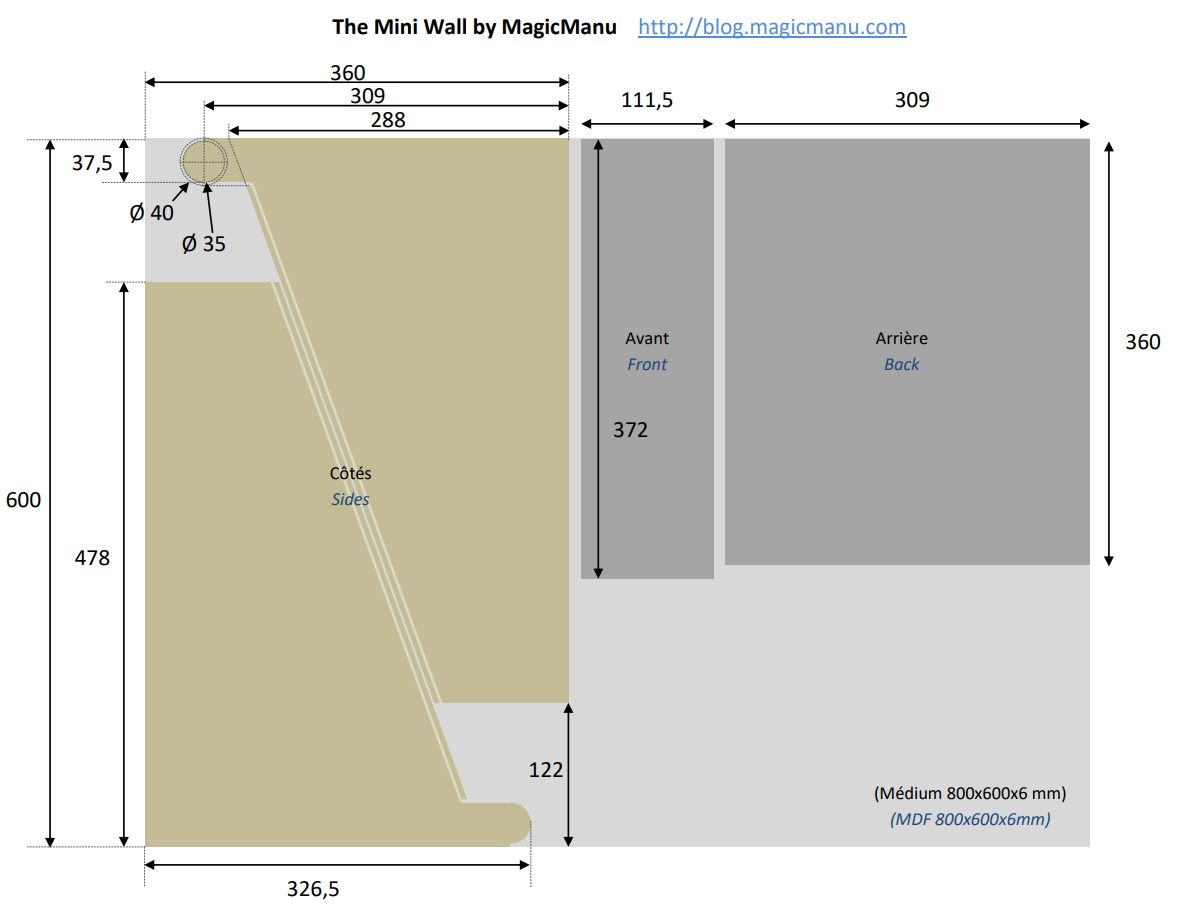

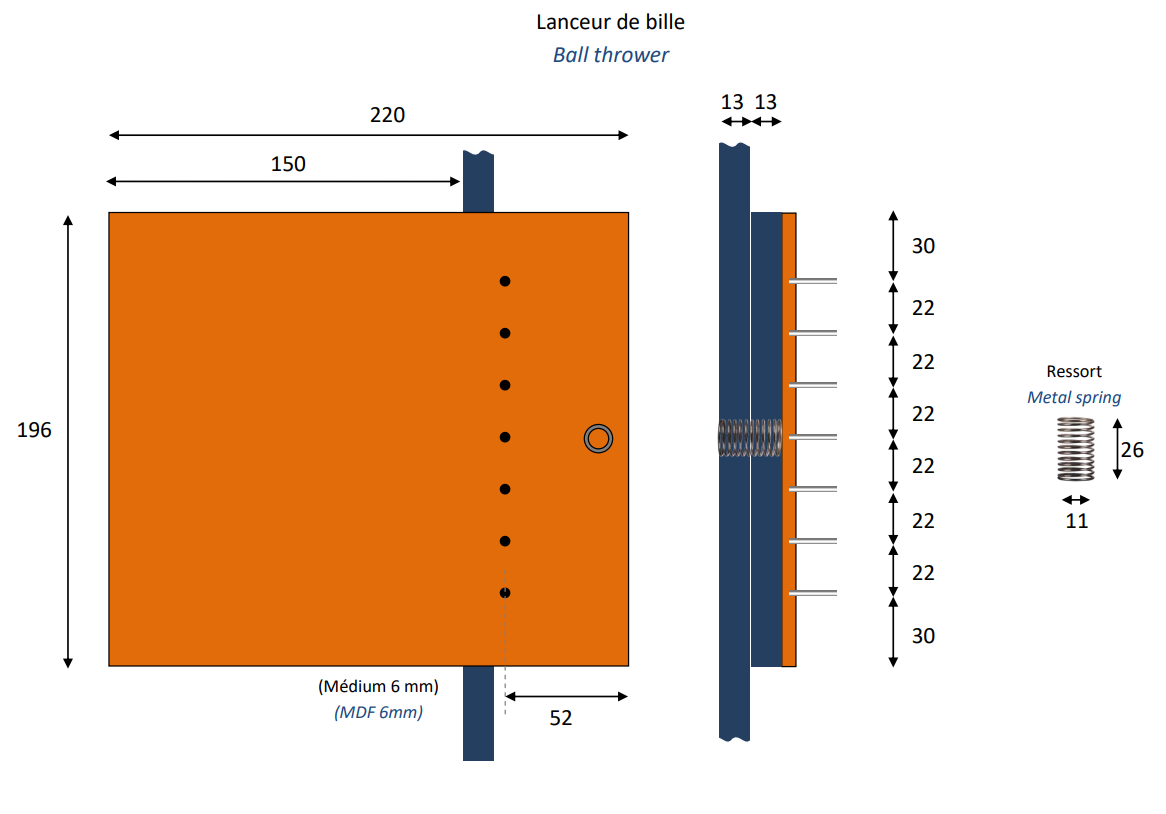

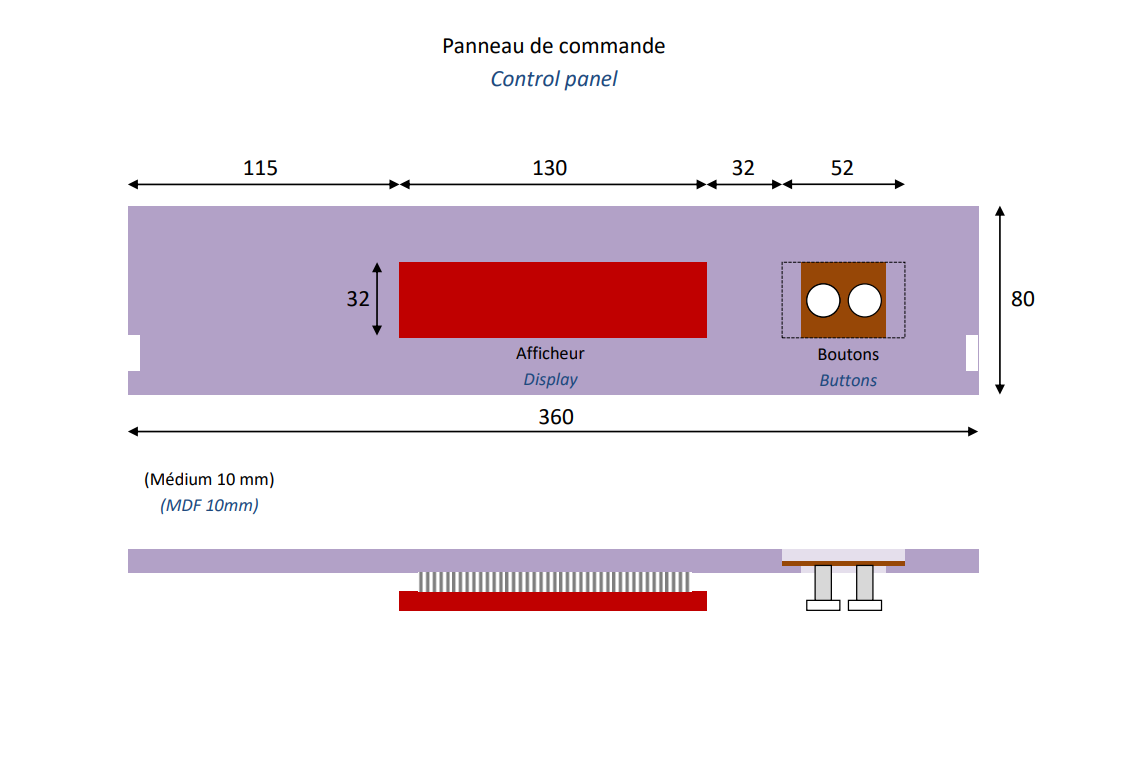

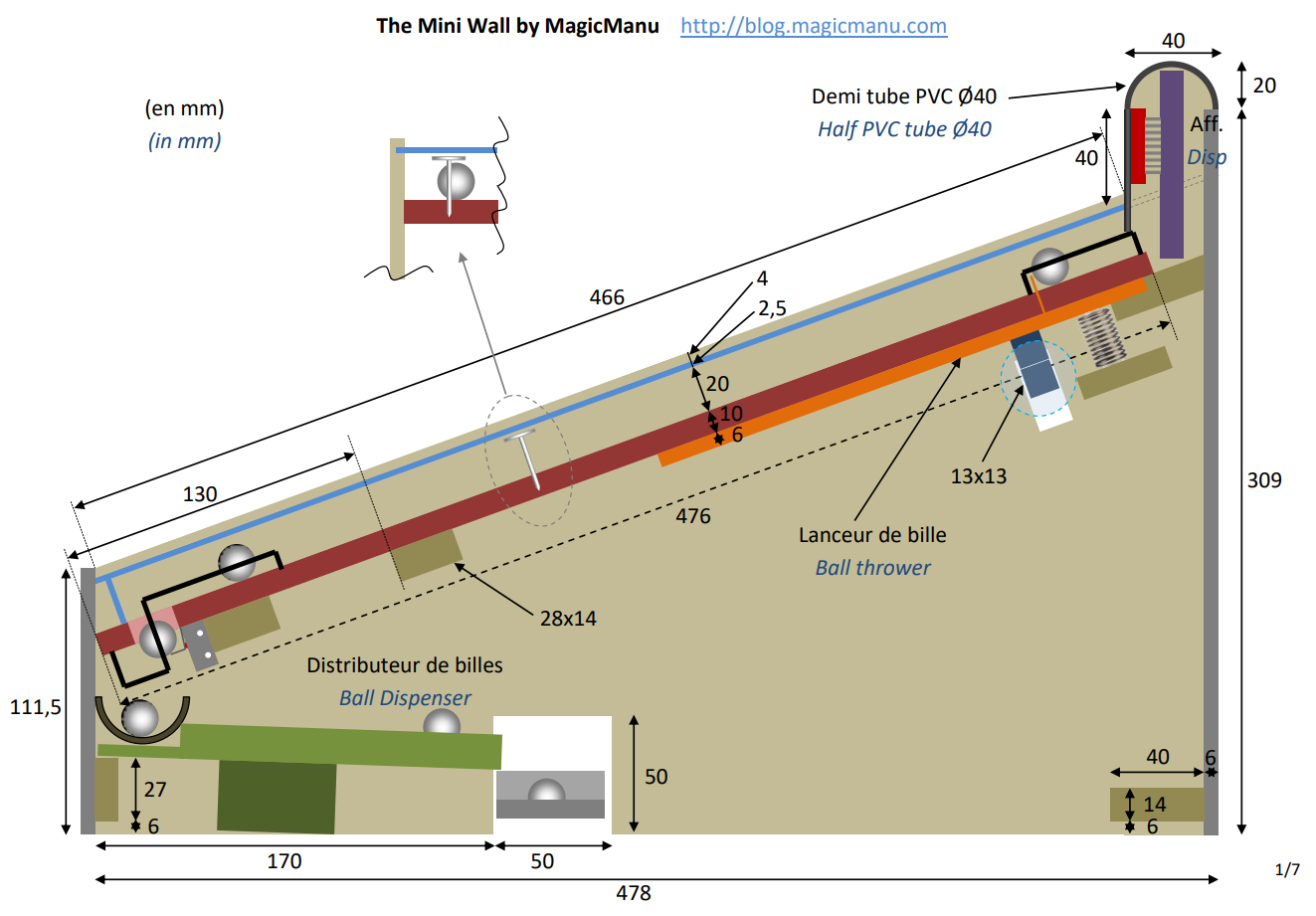

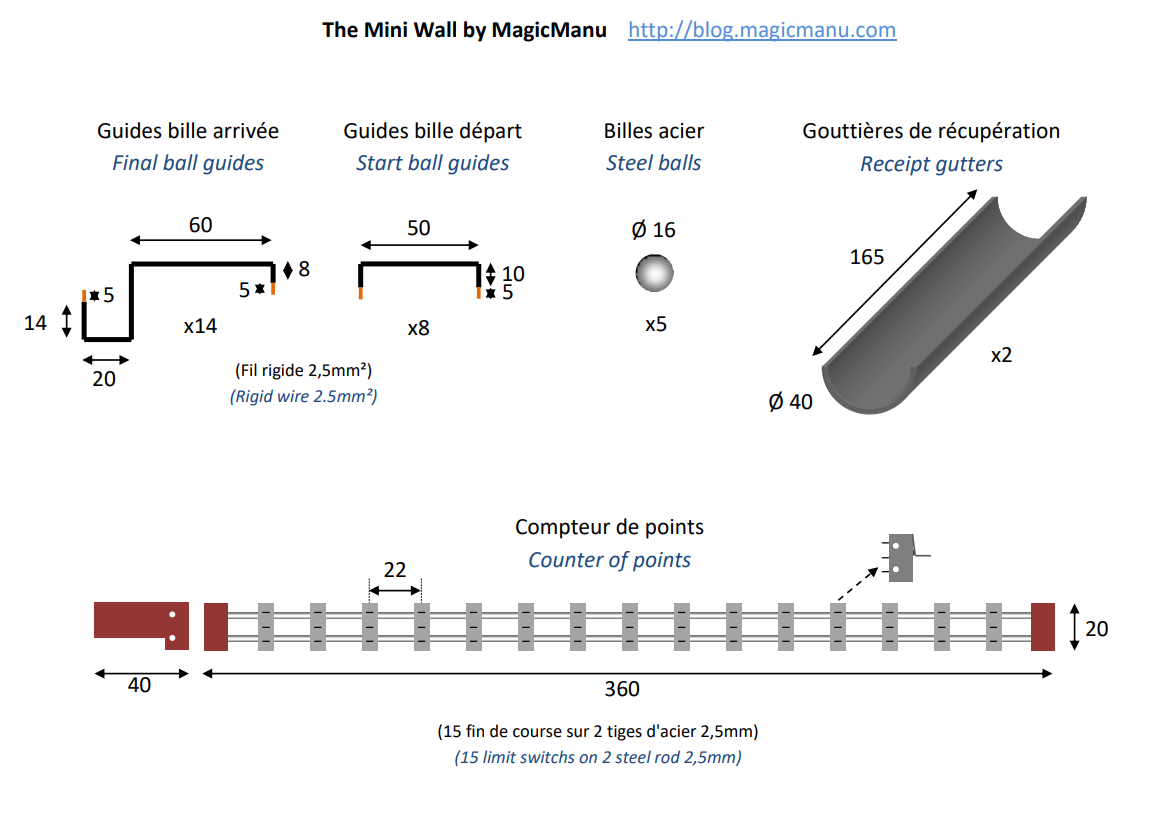

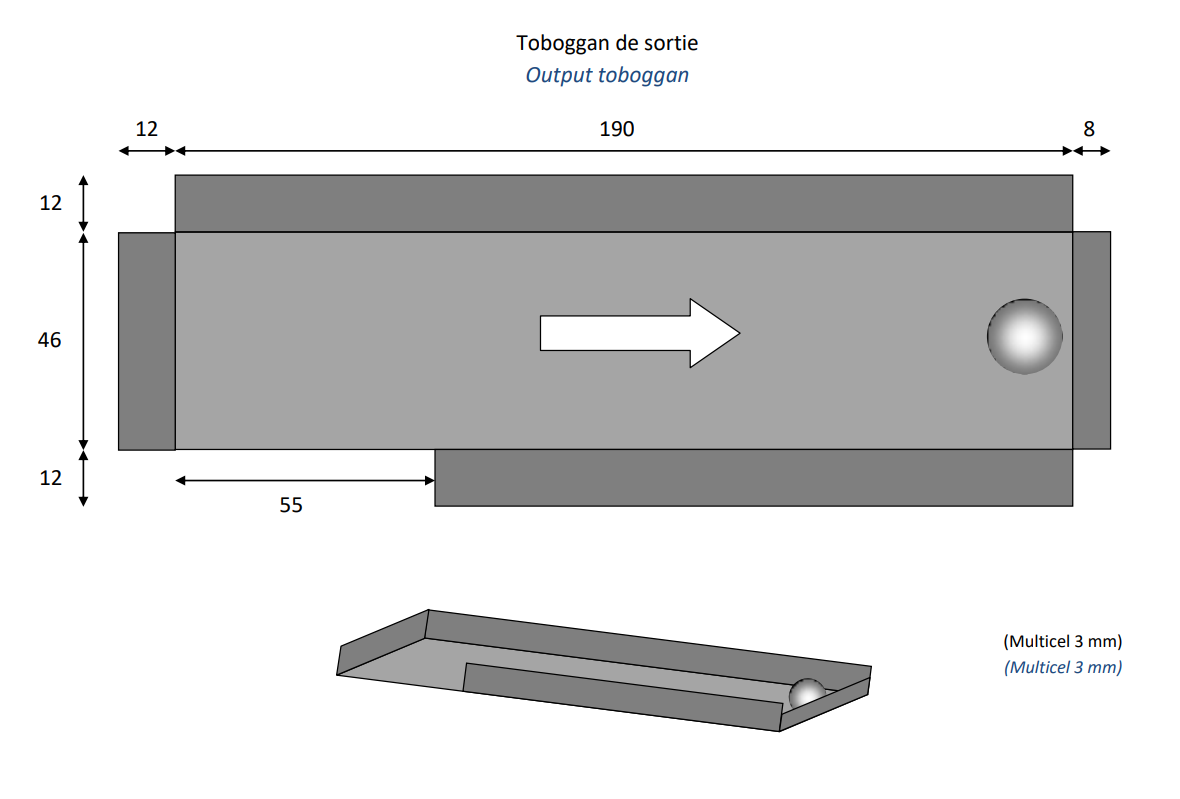

Cadeau ! Dans le ZIP suivant vous trouverez les plans, code Arduino, schéma, image de fond...
The Mini Wall by MagicManu.zip

Vous trouverez tous les détails dans la vidéo ci-dessus.

Fonctionnement :

• au démarrage on choisis le nombre de joueurs (1 à 9),
• le jeu se déroule en 7 manches,
• à chaque manche, les joueurs reçoivent entre 1 et 3 billes (distribution automatique) et les LED s'allument en vert ou en rouge,
• le joueur place la, ou les billes dans l'emplacement souhaité (1 à 7 en haut) et lance le départ (en baissant la manette bleu sur le côté droit ou gauche)

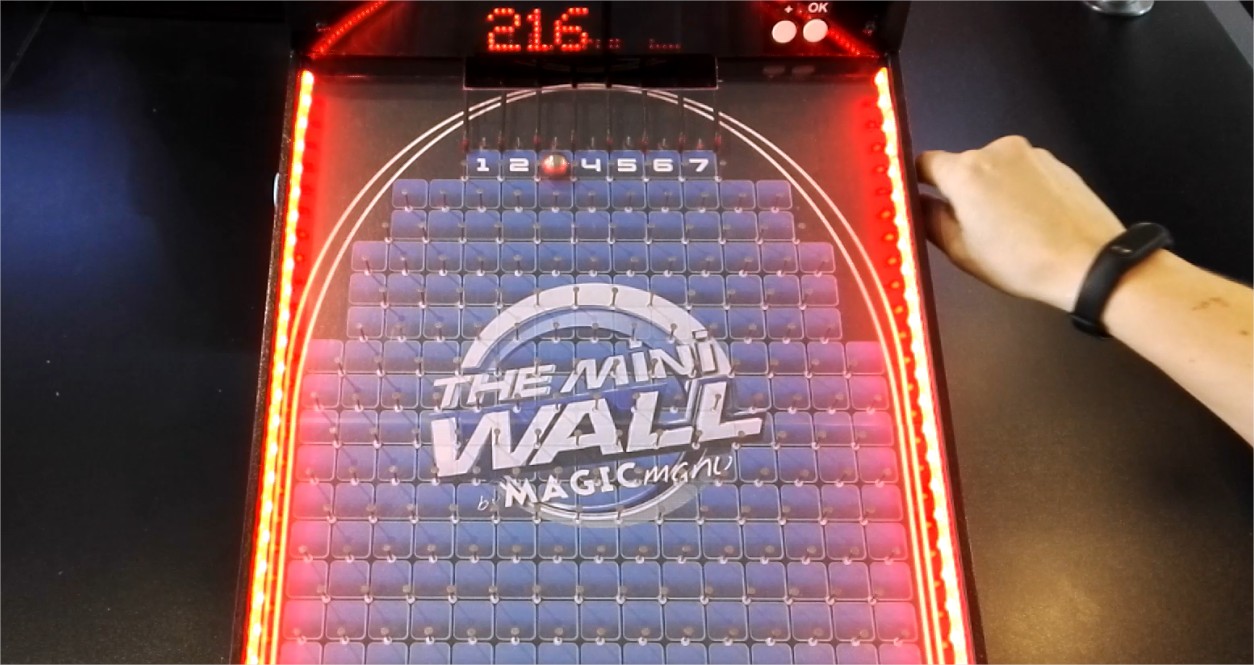

• les billes tombent et le score est comptabilisé (en + si vert et en - si rouge) et affiché sur l'écran

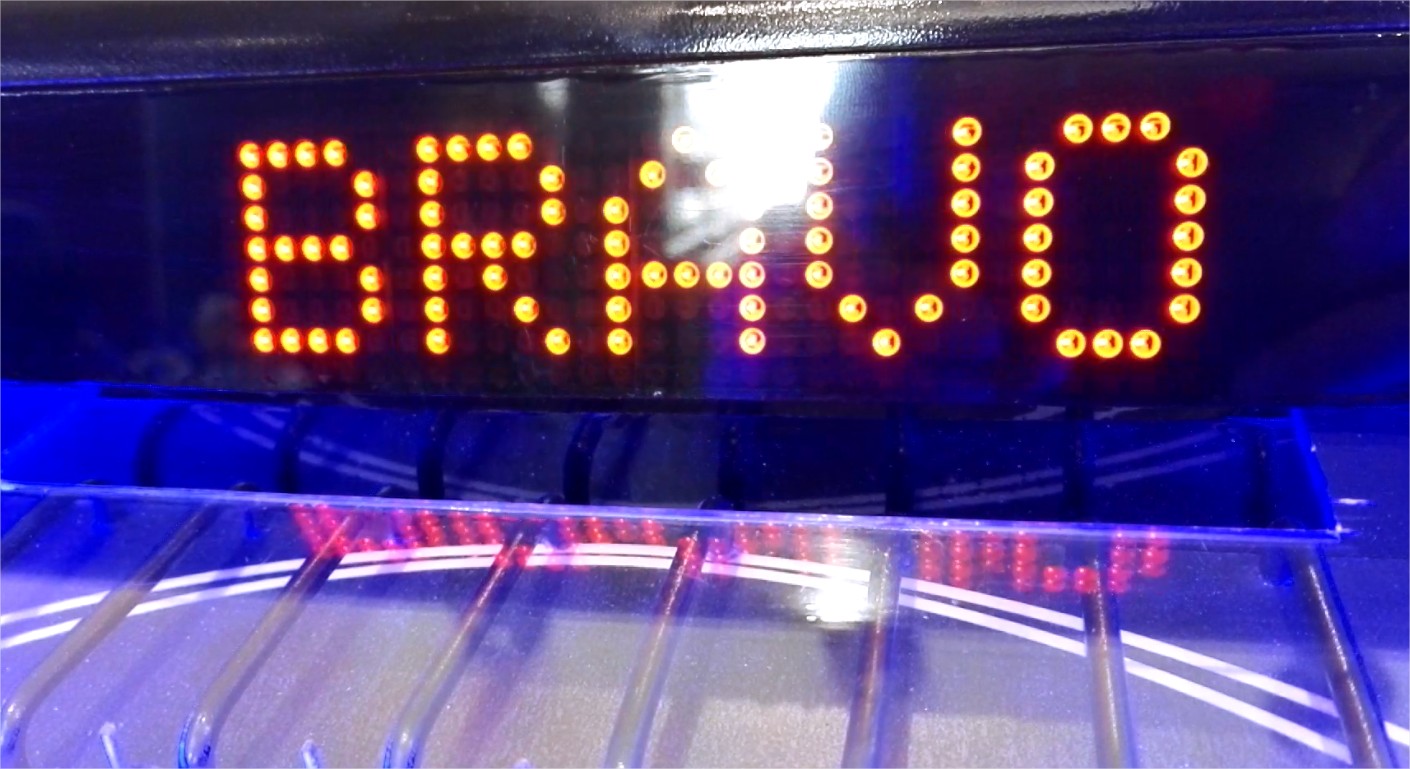

• a la fin des 7 manches, le gagnant est affiché ainsi que tous les scores

Temps passé : 50H (+ presque autant pour l'étude et la programmation)
Coût : enriron 60 €
Outillage utilisé : Scie circulaire, mini scie, perceuse, visseuse, défonceuse, pistolet à colle, outils à main...

Merci à Alisson : pour la création de l'intro et de l'illustration de ma chaîne Youtube.

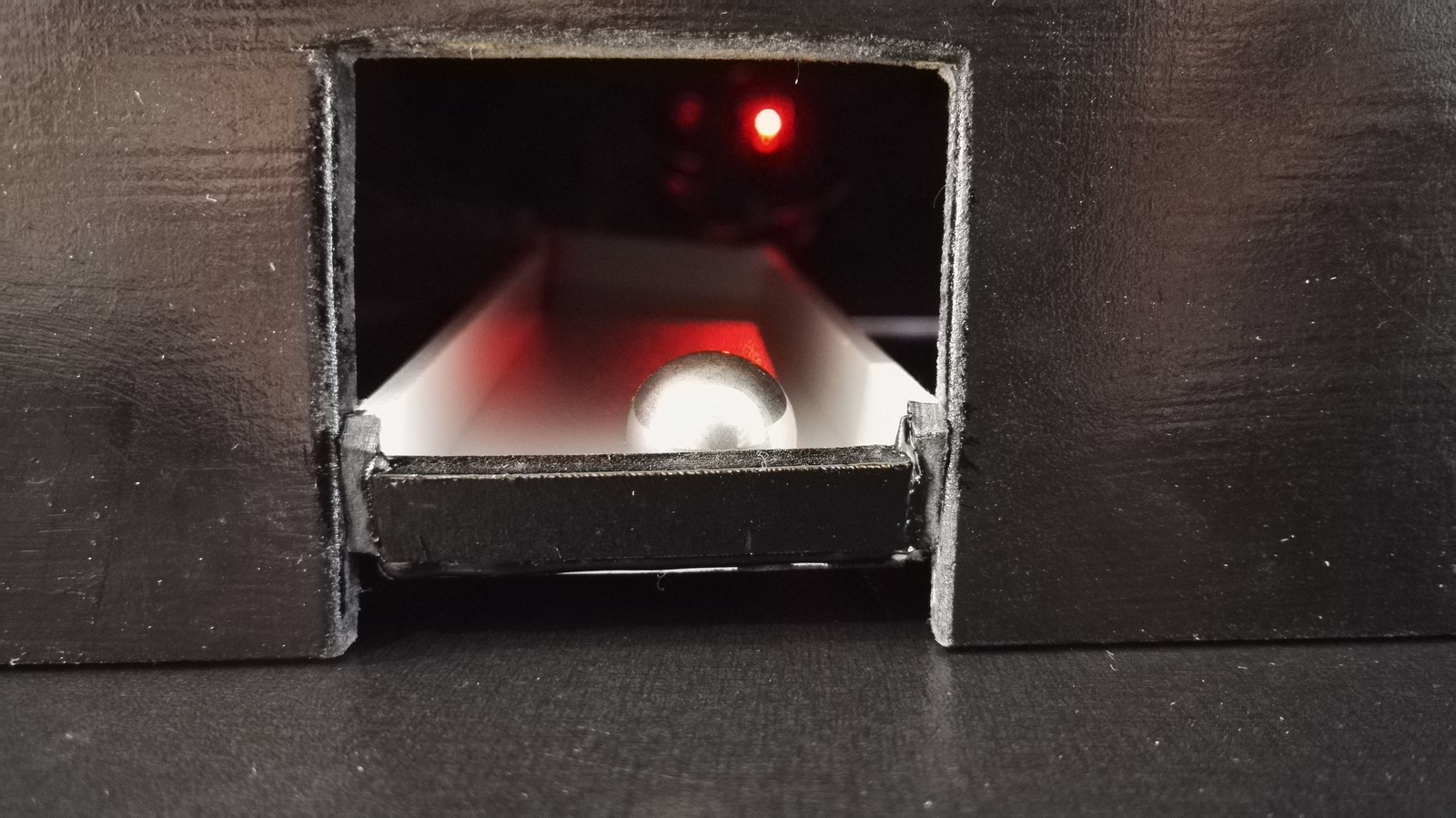

Quelques photos :

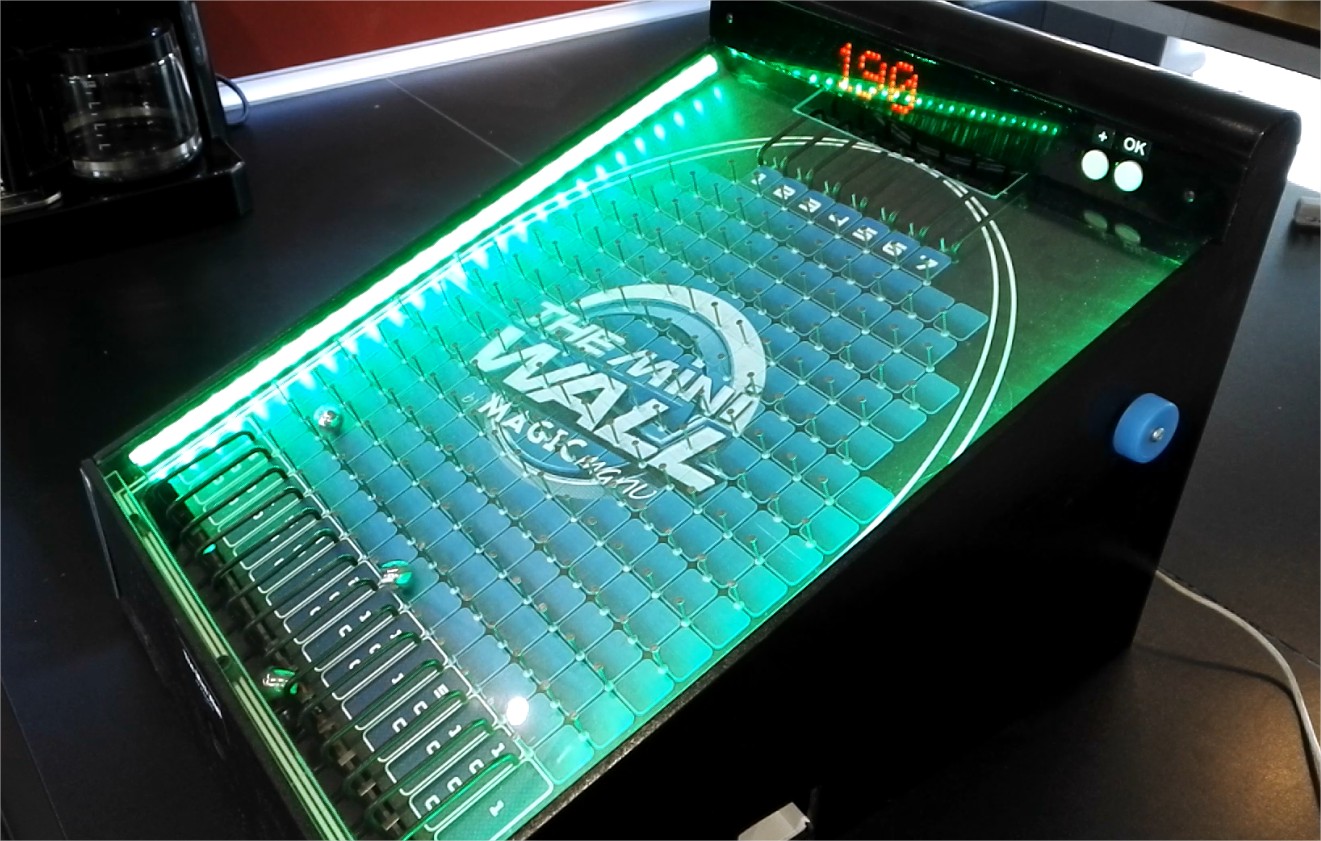

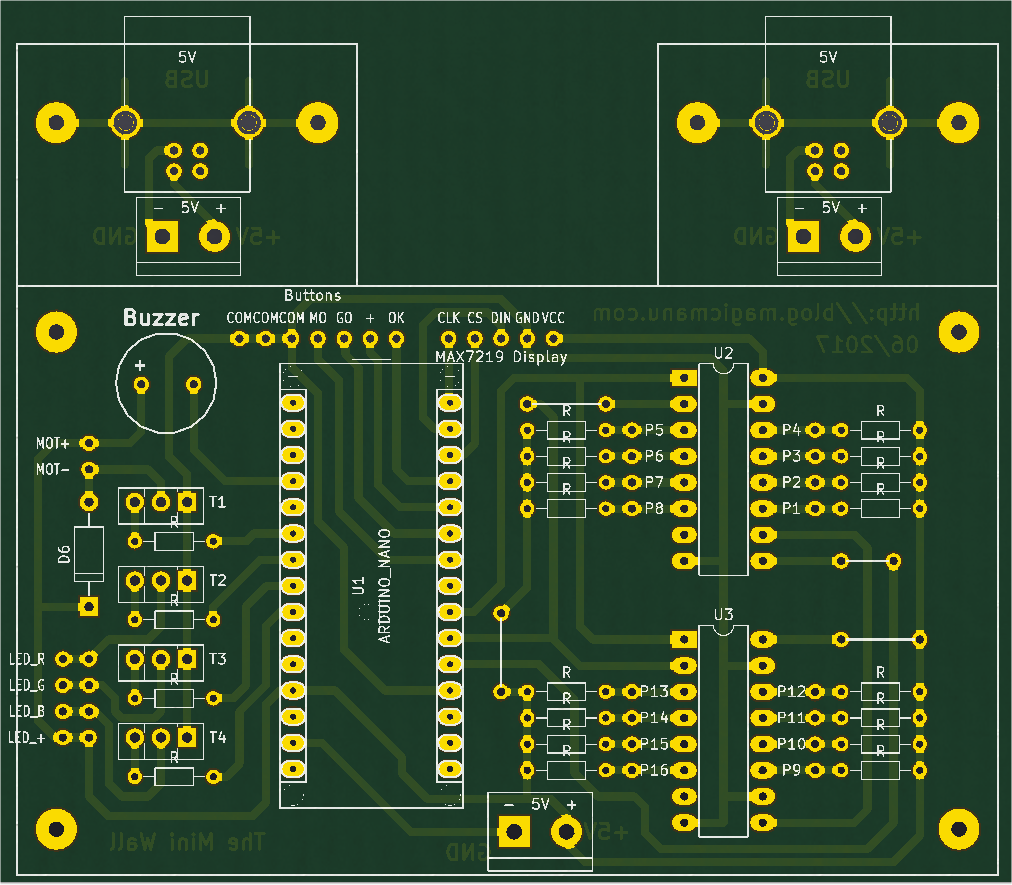

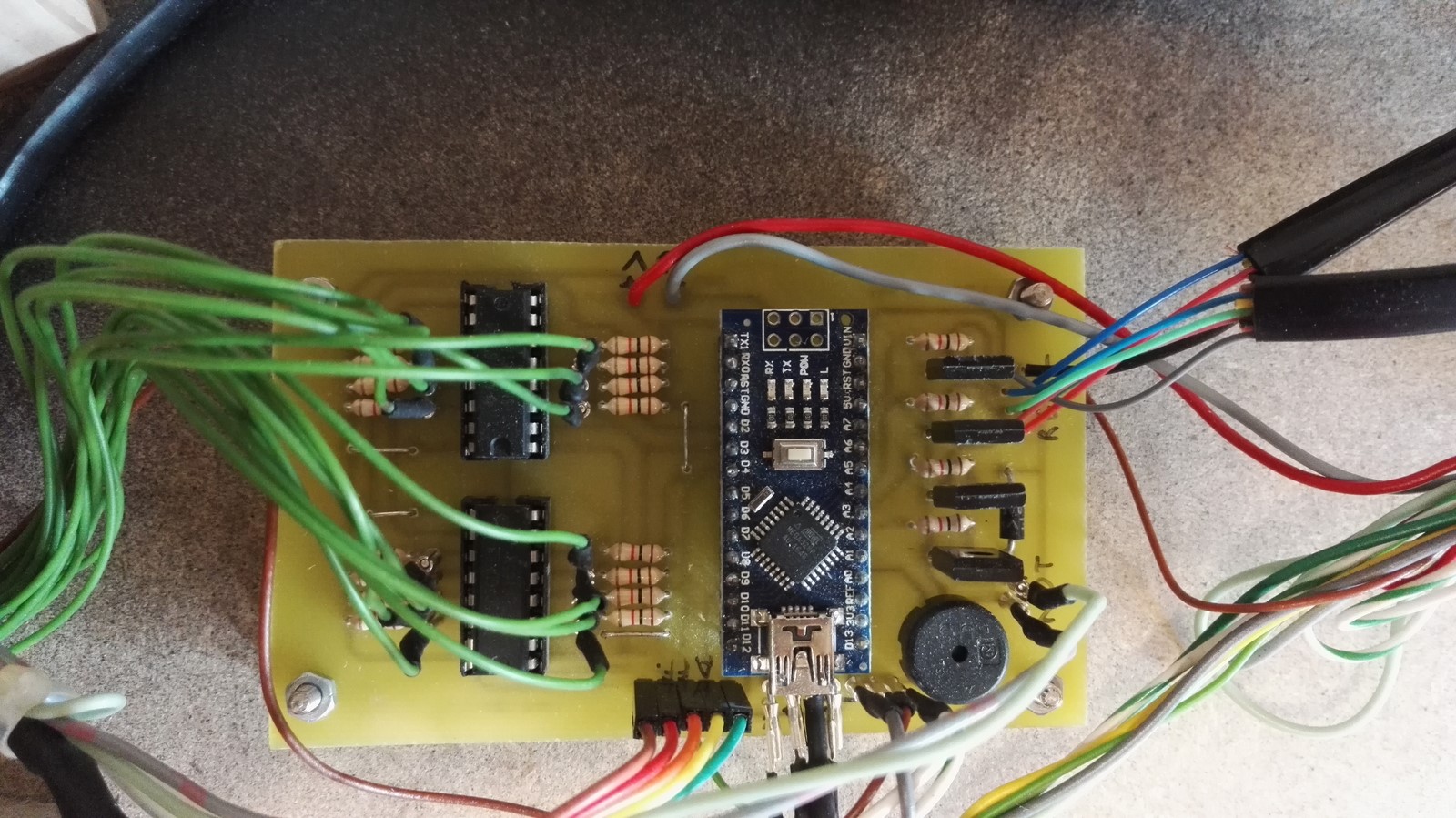

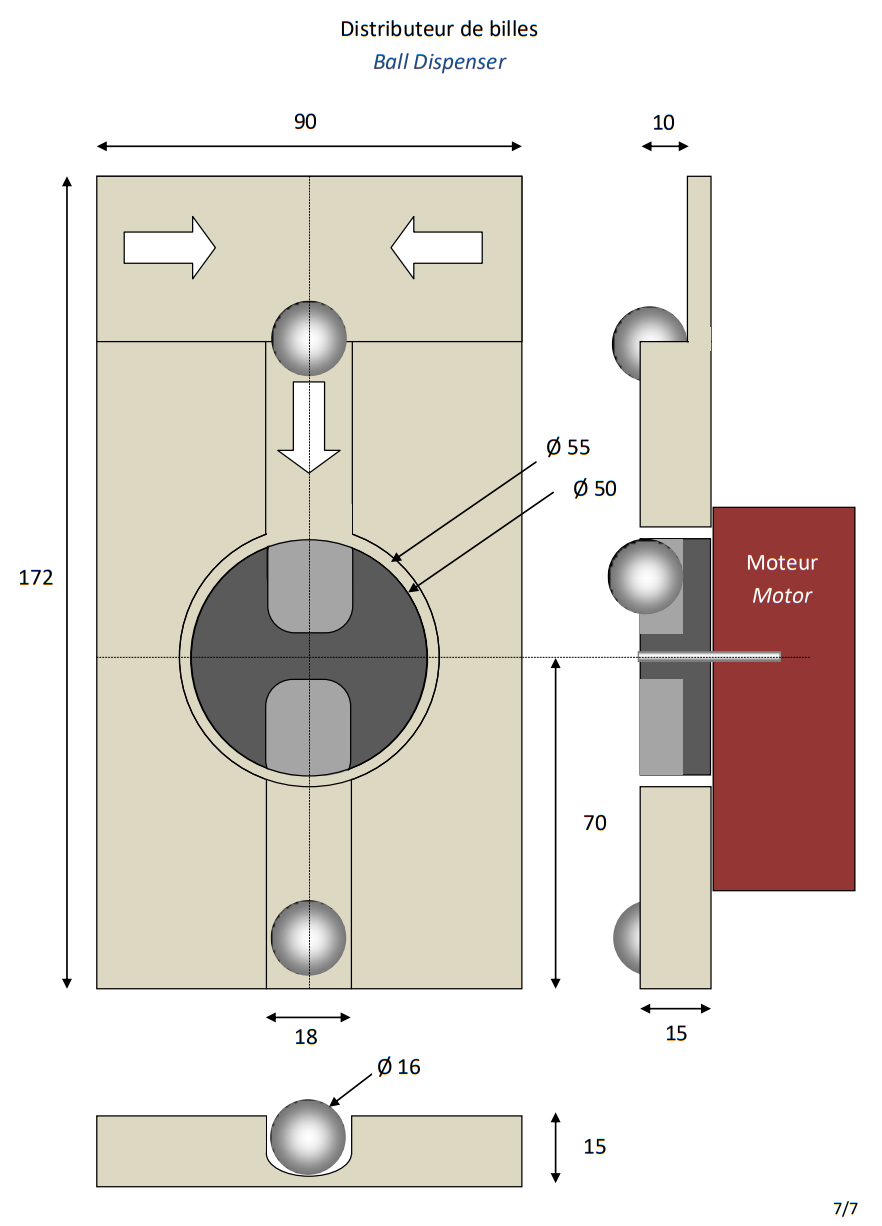

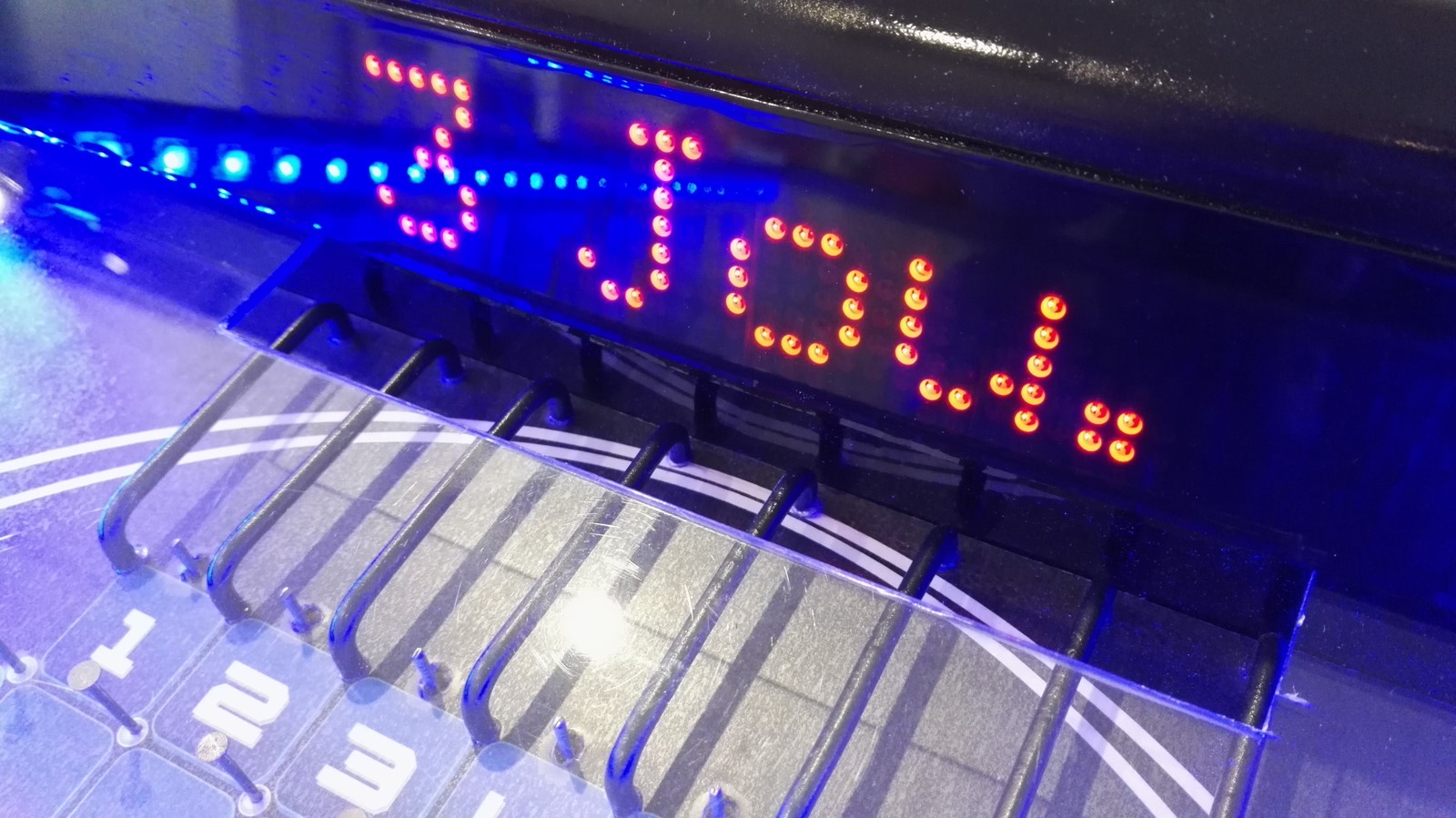

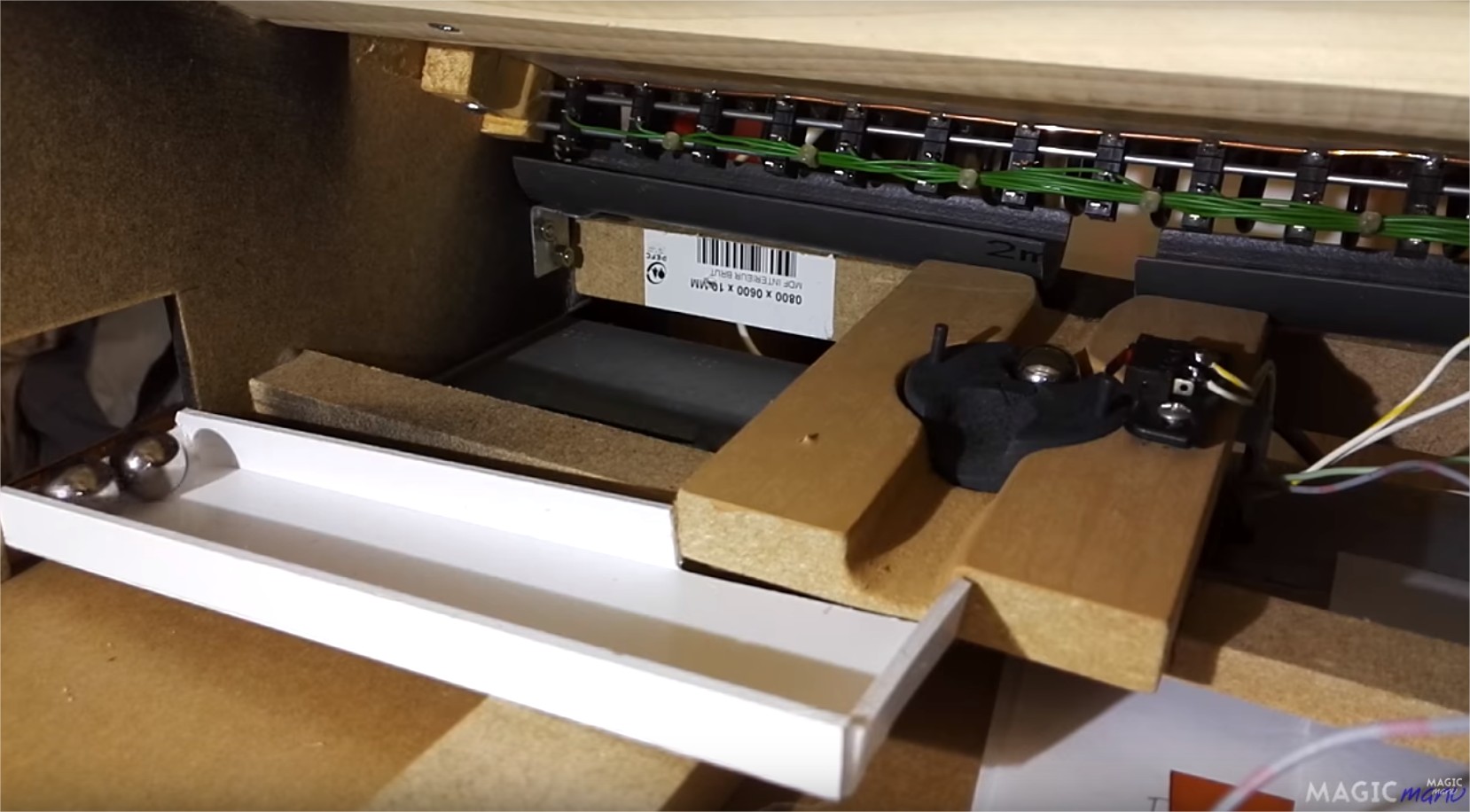

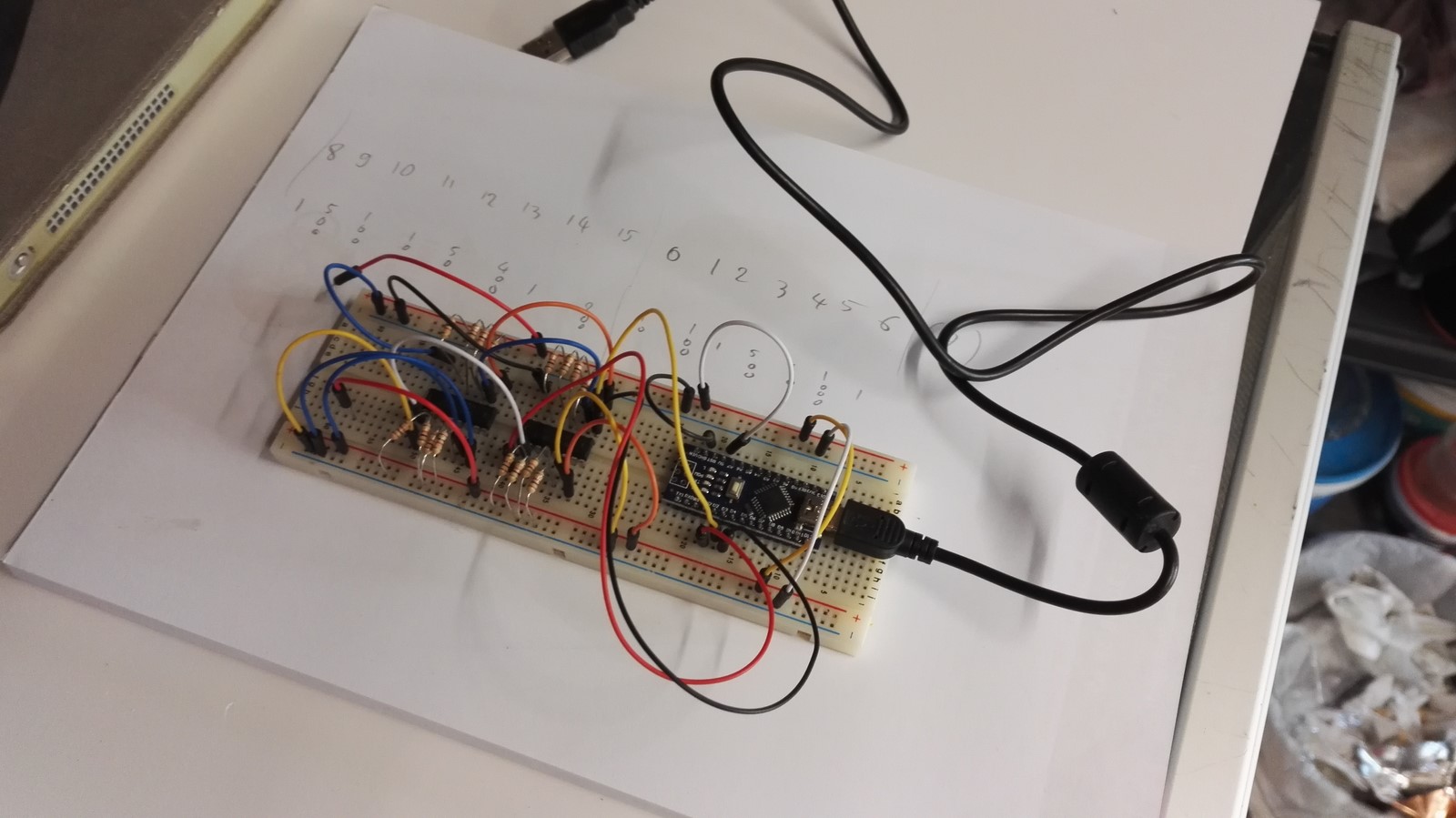

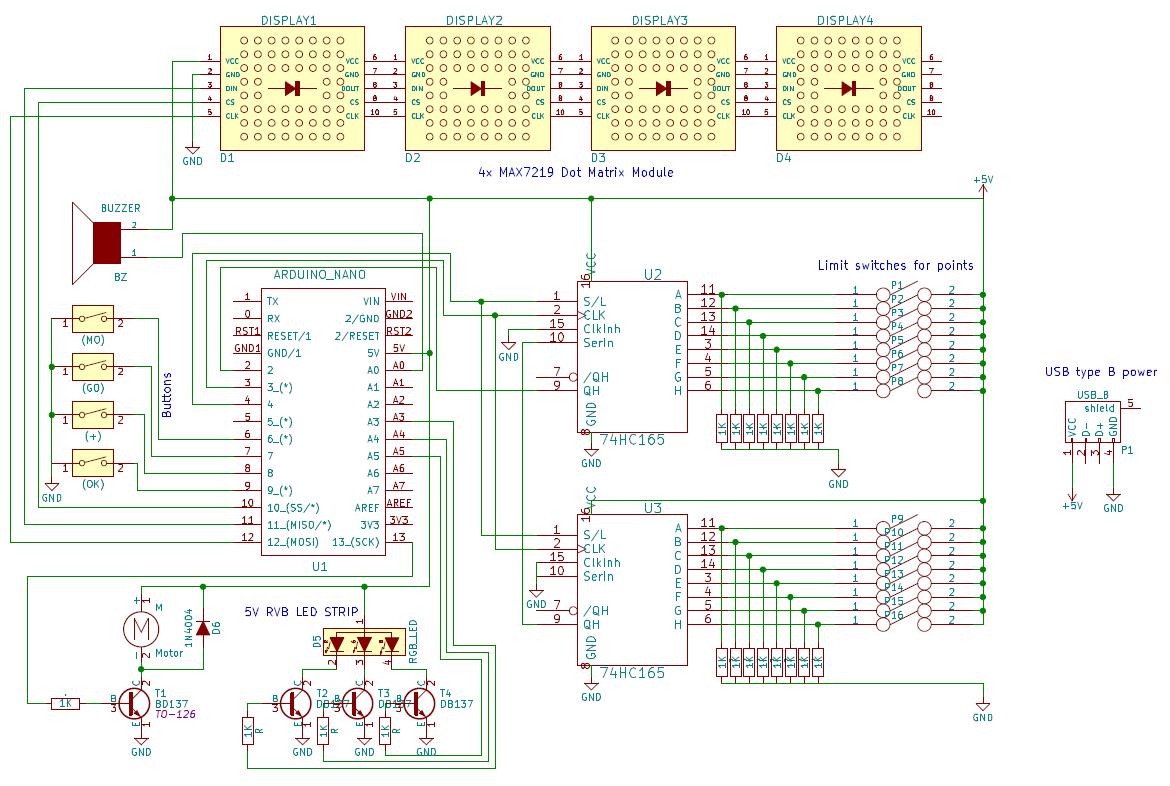

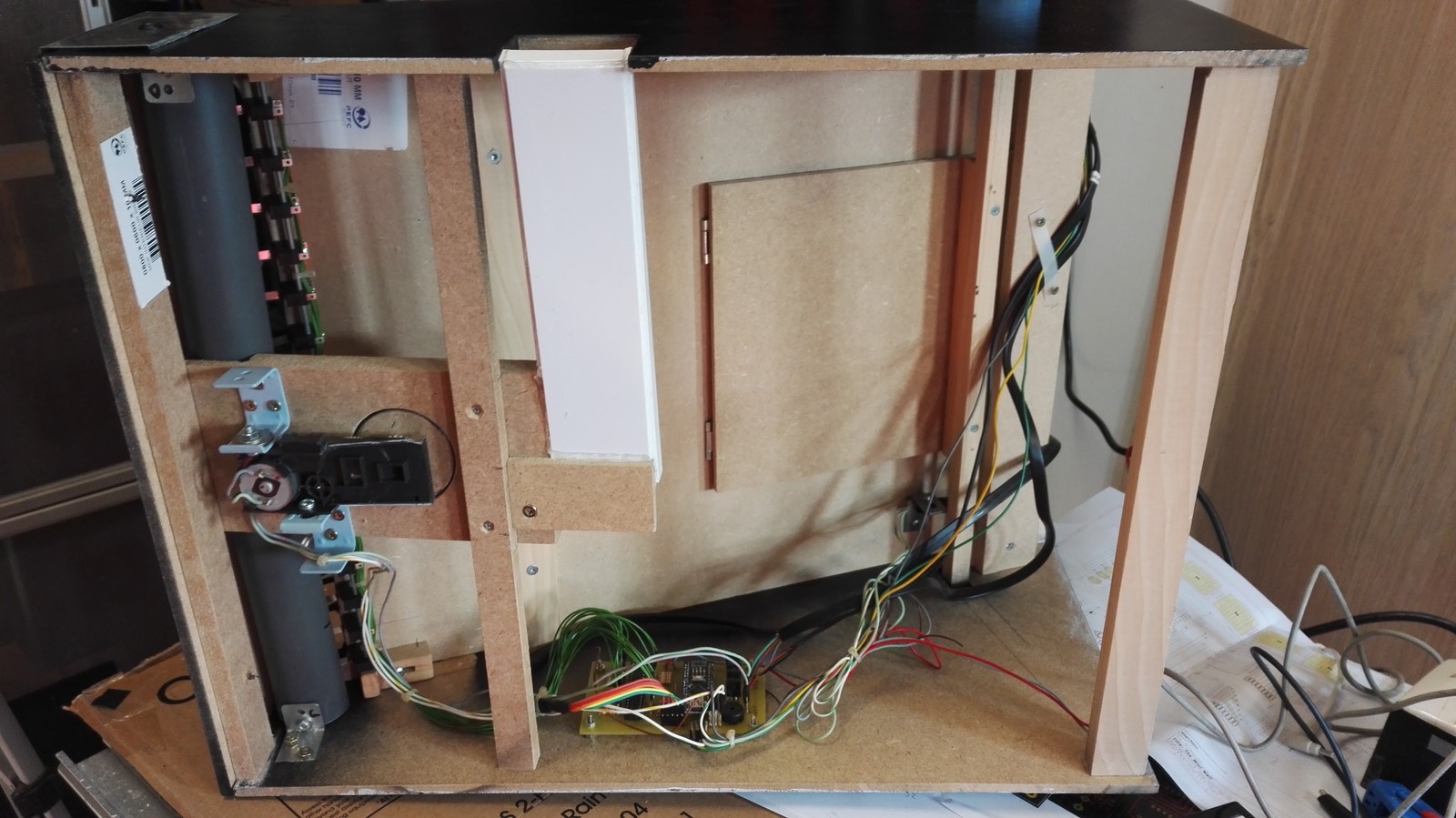

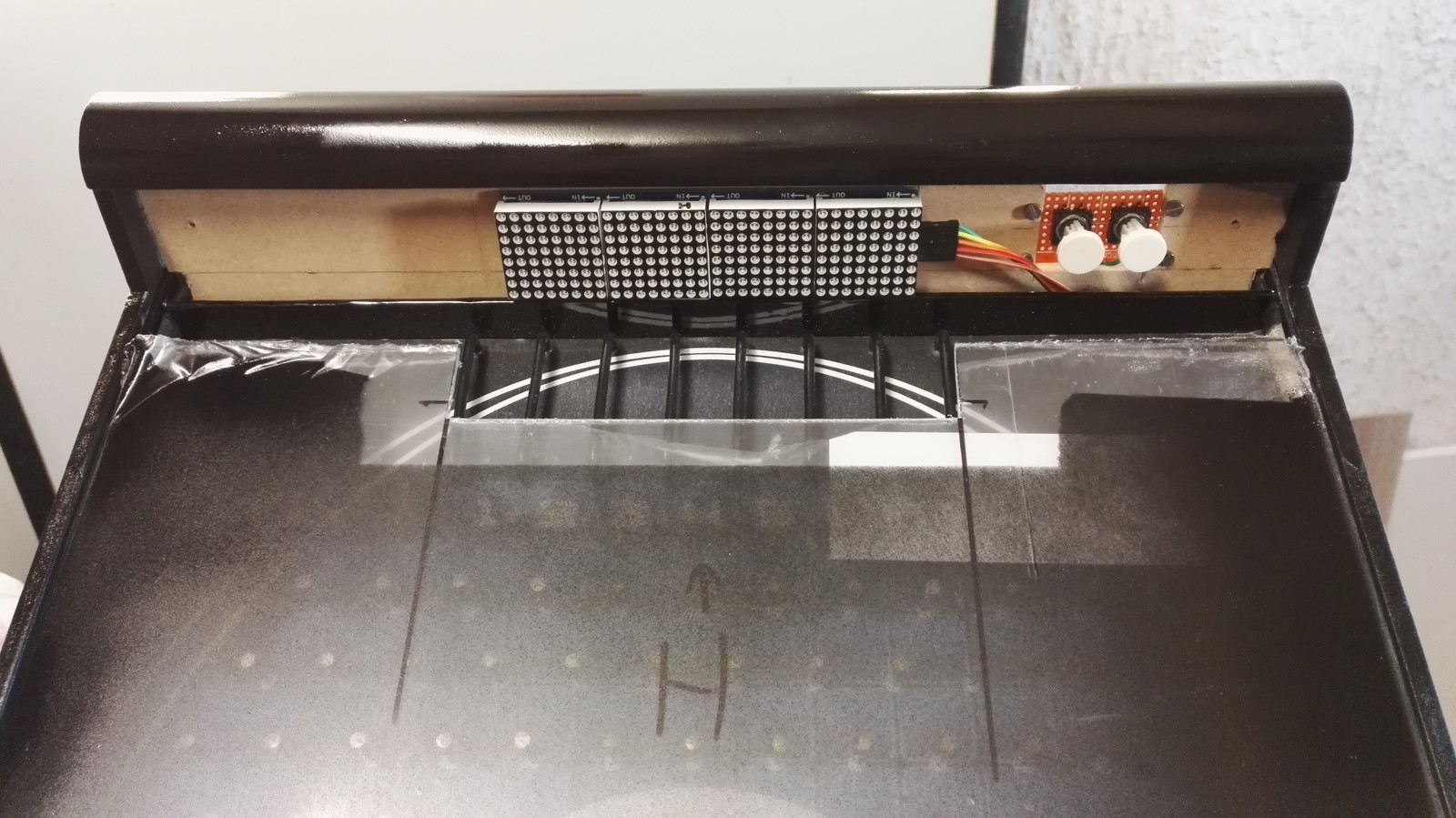

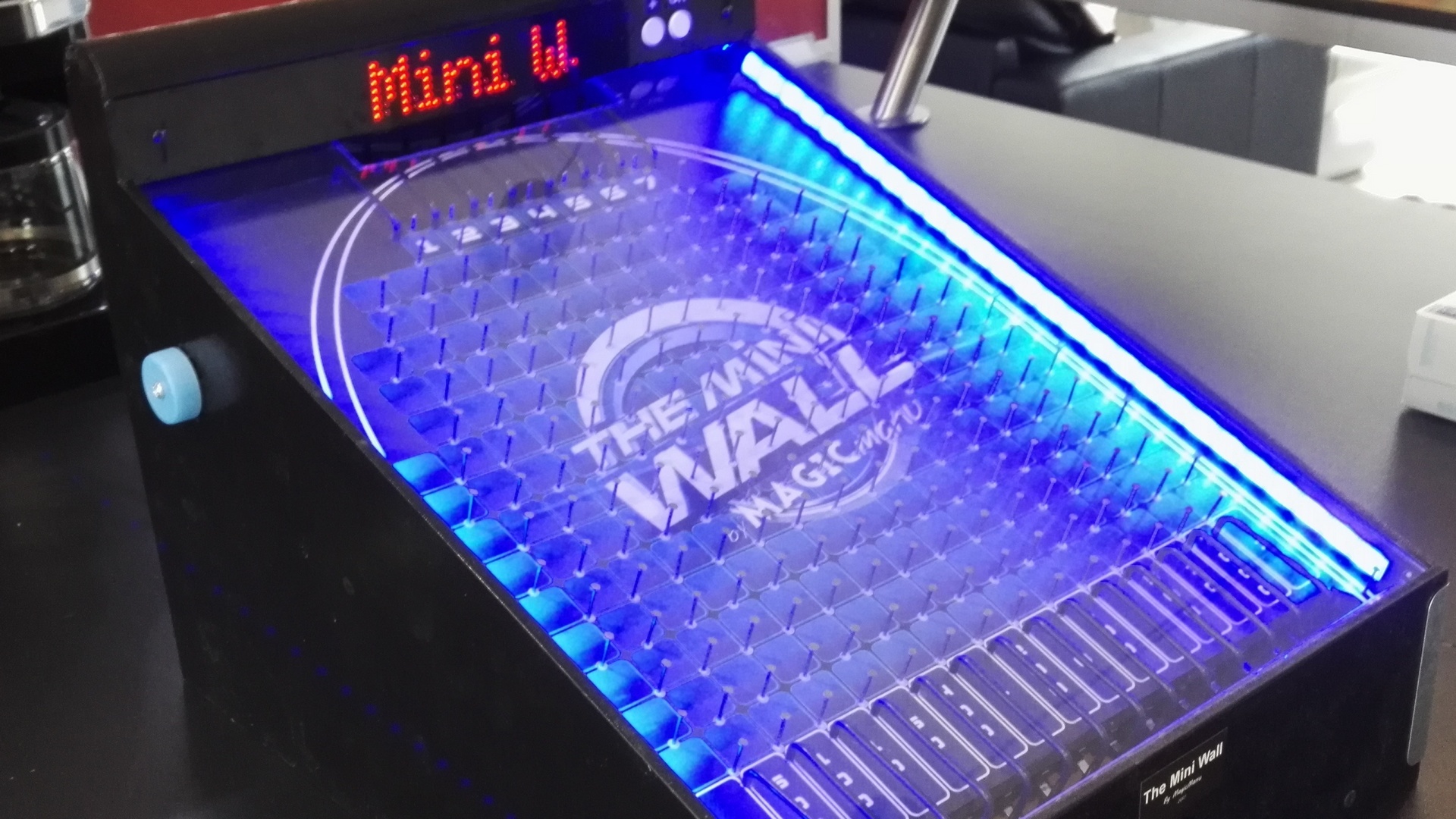

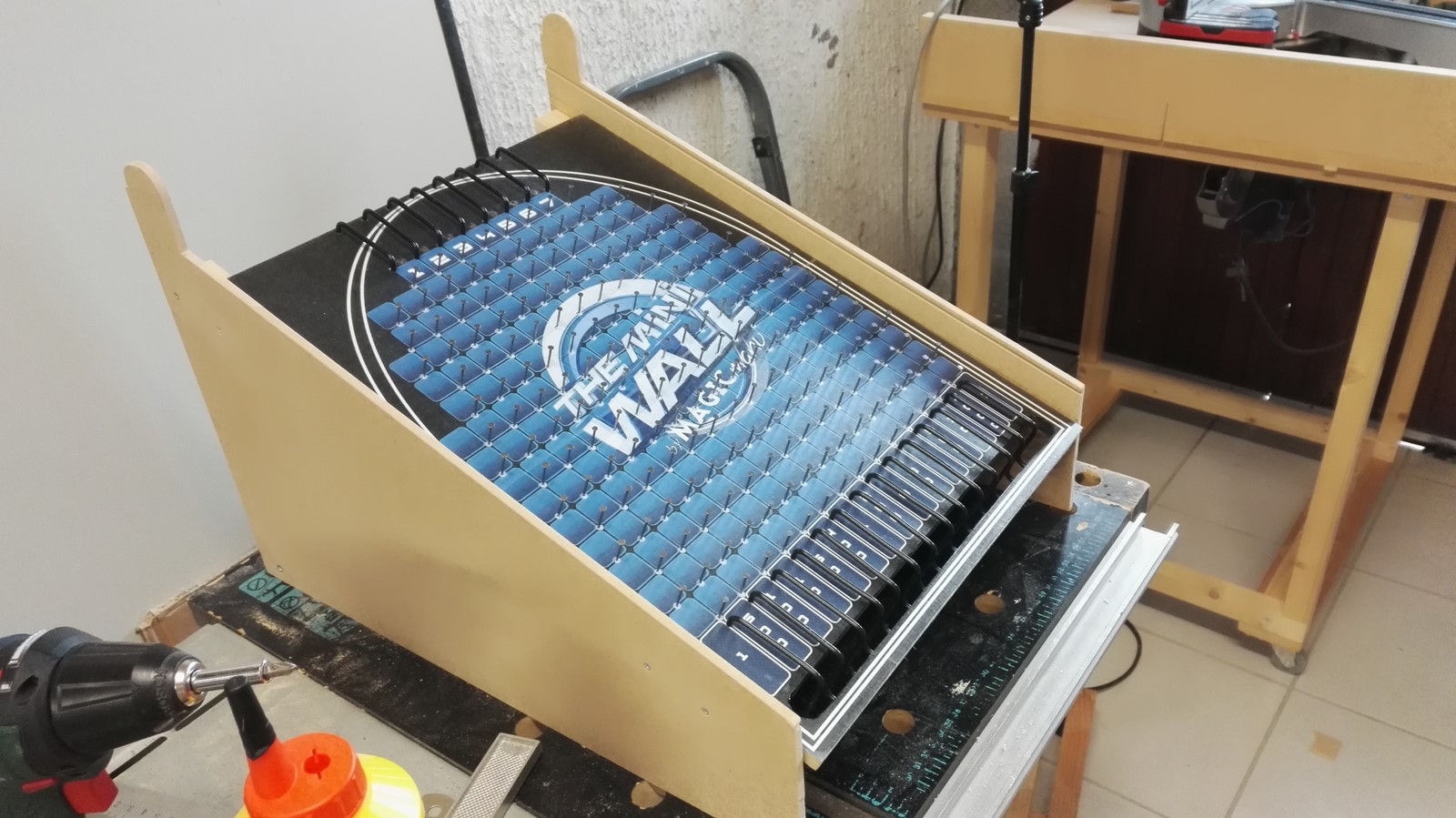

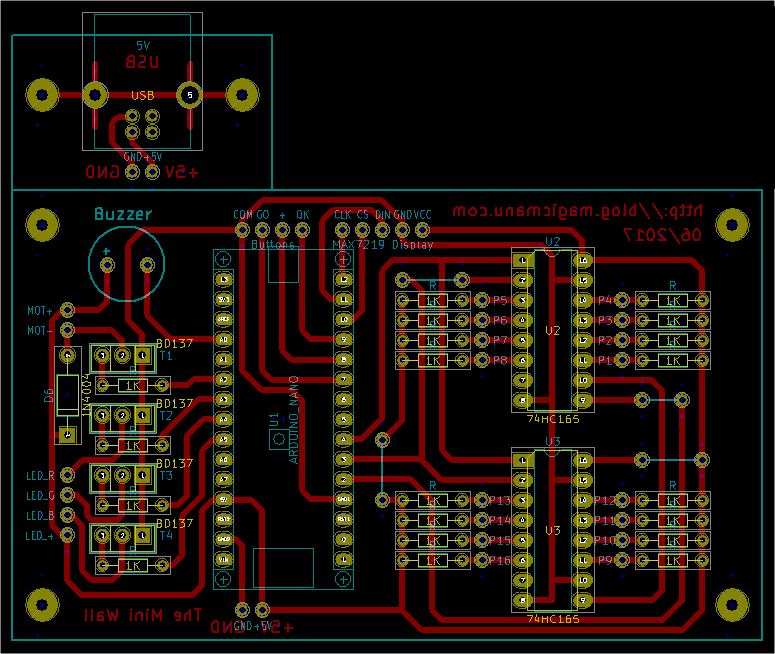

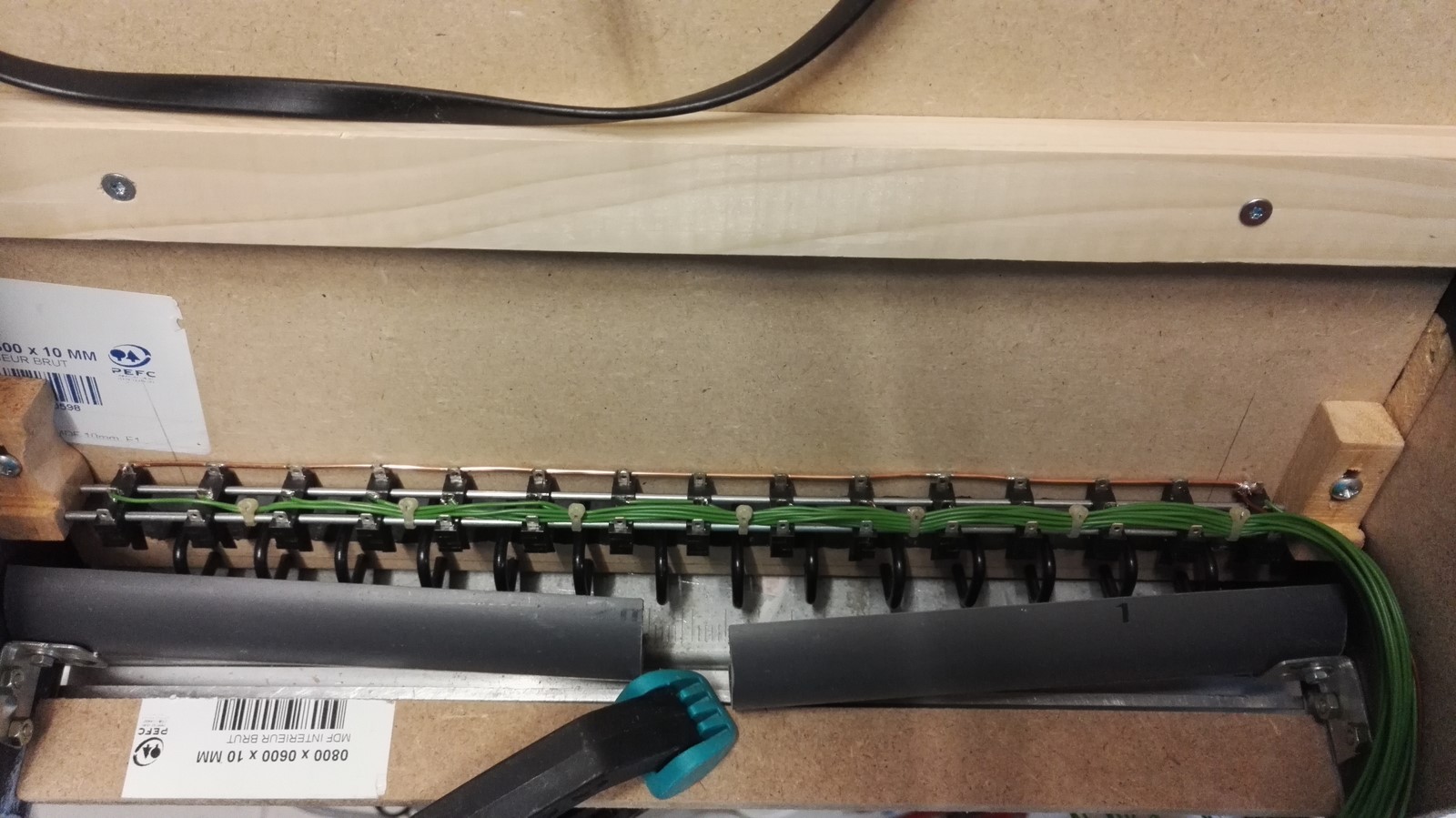

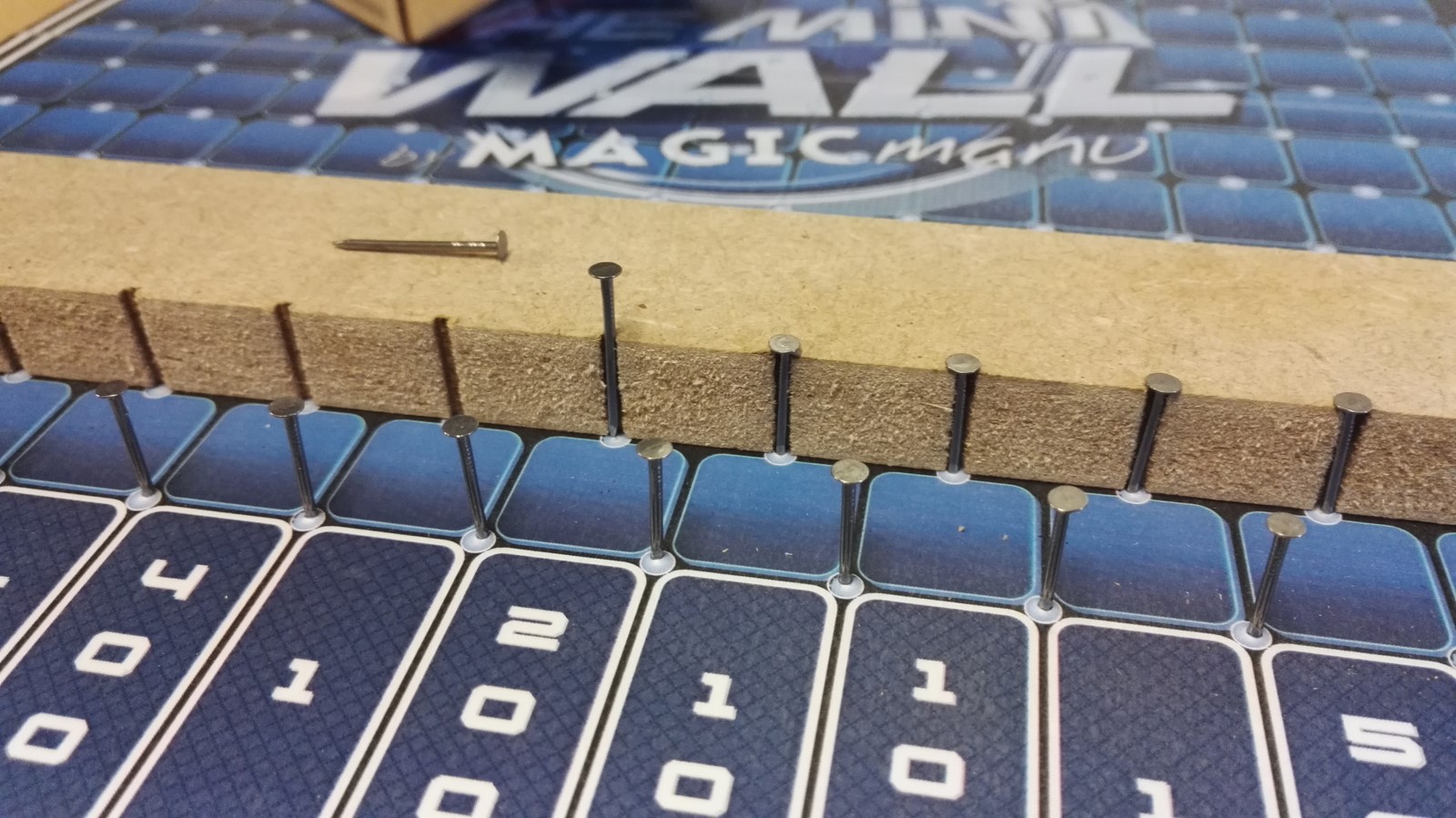

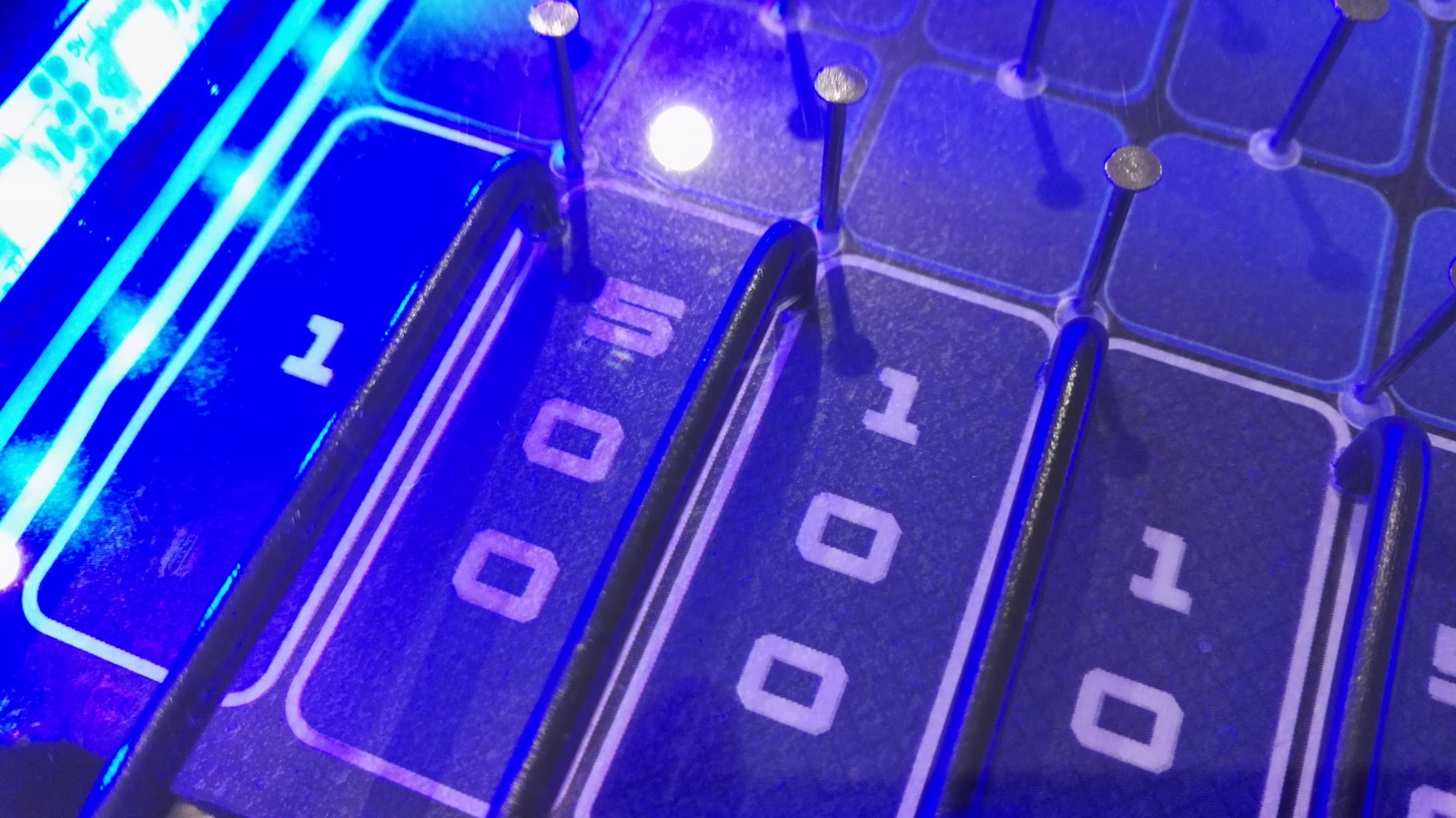

[caption id="attachment_272100409" align="alignnone" width="584"] The Mini Wall by MagicManu[/caption][caption id="attachment_272100410" align="alignnone" width="584"] Le distributeur de billes motorisé avec moteur de lecteur CD d'ordinateur[/caption][caption id="attachment_272100411" align="alignnone" width="584"] Les clous du plateau de jeu[/caption][caption id="attachment_272100412" align="alignnone" width="584"] Construction du jeu en bois MDF[/caption][caption id="attachment_272100413" align="alignnone" width="584"] Le compteur de points (15 fins de course)[/caption][caption id="attachment_272100414" align="alignnone" width="584"] L'affichage à matrice de LED MAX7219[/caption][caption id="attachment_272100415" align="alignnone" width="584"] Le circuit électronique à base d'Arduino Nano et 74HC165[/caption][caption id="attachment_272100416" align="alignnone" width="584"] Le dessous[/caption][caption id="attachment_272100417" align="alignnone" width="584"] Essai sur platine de tests[/caption][caption id="attachment_272100418" align="alignnone" width="584"] Les points[/caption][caption id="attachment_272100419" align="alignnone" width="584"] Comptage des points[/caption][caption id="attachment_272100420" align="alignnone" width="584"] VERT on ajoute des points[/caption][caption id="attachment_272100421" align="alignnone" width="584"] ROUGE on retire des points[/caption][caption id="attachment_272100422" align="alignnone" width="584"] Récupération des billes[/caption][caption id="attachment_272100423" align="alignnone" width="584"] Le gagnant[/caption][caption id="attachment_272100424" align="alignnone" width="584"] Circuit imprimé[/caption][caption id="attachment_272100425" align="alignnone" width="584"] Image de fond[/caption][caption id="attachment_272100426" align="alignnone" width="584"] PCB[/caption][caption id="attachment_272100427" align="alignnone" width="584"] Plan panneau commande[/caption][caption id="attachment_272100428" align="alignnone" width="584"] Plan côté[/caption][caption id="attachment_272100429" align="alignnone" width="584"] Plan des coupes[/caption][caption id="attachment_272100430" align="alignnone" width="584"] Plan Distributeur de billes[/caption][caption id="attachment_272100431" align="alignnone" width="584"] Plan lanceur de billes[/caption][caption id="attachment_272100432" align="alignnone" width="584"] Plan pièces[/caption][caption id="attachment_272100433" align="alignnone" width="584"] Plan toboggan de sortie[/caption][caption id="attachment_272100434" align="alignnone" width="584"] Schéma électronique[/caption]
